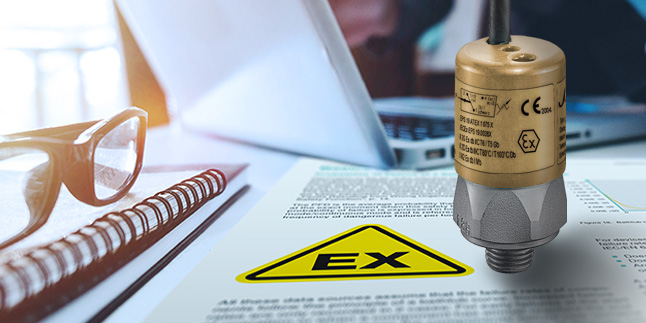

SUCO entwickelt kompaktesten ATEX-Druckschalter der Welt
Mit der ATEX-Baureihe 0342/0343 bringt SUCO zwei explosions-
geschützte Druckschalter mit druckfester Kapselung in kompakter Bauweise auf den Markt.
Die neuen ATEX-Druckschalter basieren auf der bewährten Produktreihe 0340 / 0341, die sich u.a. in den Bereichen Maschinenbau, Lebensmittelindustrie sowie Chemie- und Medizintechnik einen hervorragenden Ruf erworben haben.
Produktspezifikation
Die neue Baureihe 0342 / 0343 ist nach ATEX-Richtlinie 2014/34/EU und IECEx-System für die Ex-Schutzzonen 1 + 2 (Gas), 21 + 22 (Staub) und den Bergbau (Methan und Kohlenstaub) zugelassen. Die ATEX-Druckschalter verfügen über eine Schutzisolierung der Schutzklasse 2 und sind für Versorgungs-spannungen bis 250 V zugelassen. Wie bei nahezu allen SUCO Druckschaltern kann der Schaltpunkt während des Betriebs über eine Einstellschraube justiert werden.
Mit einer Einbaugröße von nur 52 mm bei Schlüsselweite 27 stellt die Baureihe 0342/0343 den derzeit kompaktesten ATEX-Druckschalter in seiner anspruchsvollen elektrischen Leistungsklasse dar.
ATEX- / IECEx-Kennzeichnungen
Gase / Dämpfe Zonen 1+2: II 2G Ex db IIC T6/T5 Gb
Stäube Zonen 21+22: II 2D Ex tb IIIC T80°C/ T100°C Db
Methan / Kohlenstaub: I M2 Ex db I Mb
Druckfeste Kapselung
Im Zuge der technischen Konstruktion konnten die Zündspalt-Maße auf ein Minimum reduziert werden, sodass die Zündschutzart „Druckfeste Kapselung (Ex d)“ für die Gas-Schutzzonen 1 + 2 gemäß DIN EN 60079-1:2014 erreicht werden konnte. Die Ausführung „Druckfeste Kapselung“ stellt sicher, dass falls es zu einer Zündung oder Explosion im Gehäuseinneren kommen sollte, diese darin eingeschlossen wird und keine Auswirkungen auf das Umfeld entfalten kann. Durch diese konstruktive Auslegung wird sichergestellt, dass das Schutzniveau innerhalb einer potentiell explosionsfähigen Atmosphäre um ein Vielfaches erhöht wird.
Varianten und Druckbereiche
Die Membranausführung (Typ 0342) ist bei einer 6-fachen Überdrucksicherheit bis 300 bar in vier variablen Druckbereichen (0,3 - 50 bar) erhältlich. Die Kolbenausführung (Typ 0343) widersteht im Druckbereich 50 – 150 bar einem statischen Druck bis max. 600 bar.
Um mögliche Fehlerquellen beim Anschließen der Kontakte innerhalb des Ex-Bereiches auszuschließen, werden beide ATEX-Druckschalter bereits vollständig verkabelt und vergossen (IP65) in den Standard-Kabellängen 2 oder 5m angeboten.
Anwendungsbereiche
Durch die erfolgreichen Zulassungen nach ATEX und IECEx-System der Gerätekategorien Gas (II 2G), Staub (II 2D) und Bergbau (I M2) kann die Baureihe 0342 / 0343 in nahezu allen ATEX-Bereichen und -Zonen eingesetzt werden. Hierzu zählen überwiegend Anwendungen der Prozessindustrie, wie Chemie, Petrochemie, Öl und Gas, Pharmazie sowie Lebensmittel-, Zucker-, Zellstoff-, Papier-, Holz- und Stahlindustrie.
Weitere Anwendungen finden sich in den Branchen Energieerzeugung, Medizintechnik, Lack- und Oberflächentechnik, Entsorgung und Recycling, Schüttgut- und Fördertechnik sowie der Heizungs-, Lüftungs-, Klima- und Kältetechnik (HLK).
